产品描述
SITRANS MPS压力变送器, 投入式应用,用于液體静压液
位测量。
SITRANS MPS 压力变送器可用于储罐、容器、河道、大坝
等的液位测量。
SITRANS MPS压力变送器提供各种量程,带防爆选项
优点
• 紧凑型设计
• 安装简单
• 测量误差小 (0.3 %)
• 防护等级 IP 68
应用
SITRANSMPS 压力变送器,主要用于以下工业:
• 造船
• 供水
• 常压/ 敞口罐、井
设计
SITRANS MPS 系列变送器的陶瓷膜片与惠斯登電桥连在一
起。
变送器的電子部件与传感器一起安装在一个不锈钢外壳内。
除此之外,还有一根包含通风管的電缆,通风管带滤湿器,
能够阻止变送器内部出现冷凝水。
带有一个防护盖保护膜片不受外部影响。
传感器,電子部件板和電缆都封装在一个公用的小尺寸外壳
内。
传感器在很大的温度范围内进行了温度补偿。
![](static/picture/cedbbdb3-278c-4a50-a3c7-9bee9c0b34dd.png)

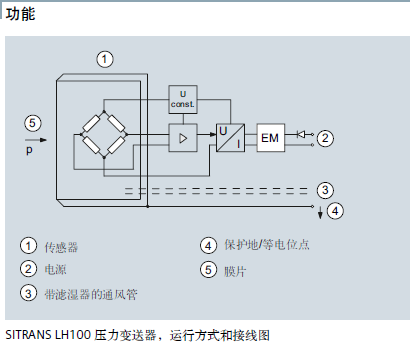

正比于流體液位的静压力作用于传感器一侧的膜片(5)上,
这个压力以大气压作参照。使用通气管(3)完成压力补偿。
由液位产生的液體静压作用在传感器膜片上,并将压力传输
到传感器中的惠斯登压阻電桥。
传感器的输出電压施加到電子部件上,转换成 4 至 20 mA 的
输出電流。
保护性接地/ 等電位点(4)要连接到变送器外壳上。
集成

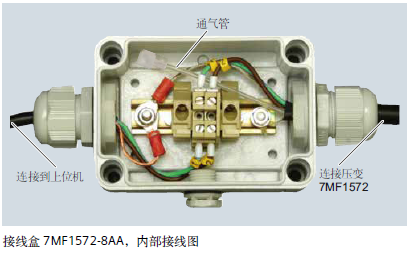

建议SITRANS LH100 变送器的電缆要接到接線盒上,这种接
線盒和与之相配套的電缆支架能够单独订货。接線盒必须安
装在测量点附近。
如果介质不是水,请核实变送器材质的防腐性
![](static/picture/f3926331-d5a0-4cf7-9ec7-94708d26497b.png)
