产品描述
SITRANS FX 涡街流量计提供精确的蒸汽、气體和液體的标准體积
流量和质量流量测量，内置的温度和压力补偿给用户带来全新的
一站式流量测量解决方案。
优越性
• 二線制流量仪表，带HART 通信
• 标配的温度补偿，可用于饱和蒸汽的质量流量应用
• 内置的温度和压力补偿，能够直接测量质量，标准體积流量和
能量。
• 压力、温度和流量均能被测量。无需额外在管道上安装压力和
温度传感器
• 智能信号处理（ISP）保证在外部干扰下提供稳定的测量，具有
最优的过程可靠性
• 全焊接不锈钢结构，具有耐腐蚀、耐高压和高温的特性
• 免维护设计
• 即插即用模式
• 最小压损
• 一體或分體设计
• 可测量压缩空气消耗量
• 对可变體积流量进行压力、温度补偿
应用

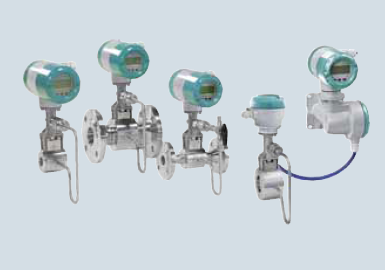

SITRANS FX300 是一款紧凑型流量计，可提供為单转换器或双转
换器的产品型式，适于测量工业蒸汽、气體、以及导電和非导電
的液體，例如：蒸汽（饱和蒸汽、过热蒸汽），工业气體（压缩
空气、氮气、液化气體、废气），和导電和非导電液體（软化水、
锅炉给水、溶剂、热媒载體油）
SITRANS FX300 主要应用在以下工业领域：
• 化工行业
• 石化行业
• 石油天然气行业
• 電力行业
- 空气
- 加热
- 冷却
- 冷冻
• 食品和饮料行业
- 制药
- 糖精炼
- 乳制品
- 酿酒
- 软饮料生产
• 炼油行业
• 水和水处理行业
设计
SITRANS FX300 可选择一體型或分體型，分體型传感器和转换器
的最長距离為15 米。
功能
操作原理
SITRANS F X 涡街流量计通过探测嵌入到流體中的旋涡发生體产生
的交替旋涡的频率，来测量流速。测量原理為卡曼涡街原理：水
流中的障碍物的后面会形成交替的旋涡。交替旋涡的频率与流速
成正比。涡街会对旋涡发生體下游的压電传感器产生一个微小的
压力。通过压電传感器中的二个压電晶體，来拾取压力的变化。
1= 旋涡发生體， 2 = 压電传感器
流量计使用下面的公式计算流速：
Q = A·V = A·d / St·f = 101.93·f / K [m3/h]
要求
為了产生涡街，介质必须具有最小速度：
• 对于蒸汽和气體，流速必须在2 ~ 80 m/s 之间 (6.6 ~ 262 ft/s)
• 对于液體，流速必须在0.4 ~ 10 m/s 之间 (1.3 ~ 32.8 ft/s)
