SIWAREX MS称重模块

SIWAREX MS是一种多用途称重模块，适用于所有简单称重与测力任務。该紧凑型模块可以简便的方式安装到SIMATIC S7-200自动化系统之中。可直接在SIMATIC-CPU中存取当前重量数据，无需添加其它接口

产品分类：

关键词：

SIWAREX MS称重電子模块

SIWAREX MS是一种多用途称重模块，适用于所有简单称重与测力任務。该紧凑型模块可以简便的方式安装到SIMATIC S7-200自动化系统之中。可直接在SIMATIC-CPU

中存取当前重量数据，无需添加其它接口

优点

SIWAREX MS具有下列主要优点：

• 采用标准化安装技术，可在SIMATIC S7-200 系统中连续通讯

• 可使用STEP 7-Micro/WIN进行统一设计

• 重量以及力的测量内部分辨率為65000个分度，精度為0.05%

• 可使用预制的软件“Getting started”进行简单设计

• 可使用程序SIWATOOL MS通过RS 232接口很方便地对電子秤

进行设置

• 即使没有校准砝码，也能进行理论校准

• 更换模块时无需重新校准電子秤

• 可用于防爆區域Ex區，配本安型称重传感器使用Ex接口供電可用于防爆區域1

• 可直接将一个遠程指示器连接在TTY 接口上

应用

在所有安装了DMS传感器之处，如称重传感器、测力计或者力矩测量传感器，SIWAREX MS 均不失為最佳解决方案。SIWAREX MS的典型应用如下：

• 非自动電子秤

• 简单的非连续式称重过程

• 监测料仓与料斗的装载量

• 测量吊車与钢索负荷

• 测量工业货梯或者轧制線的负荷

• 有爆炸性危险區域中的電子称(带有防爆接口SIWAREX IS或者Pi 的區域2 或者1)

• 监测输送带张力

• 测力装置、料斗秤、台秤以及吊車秤

设计

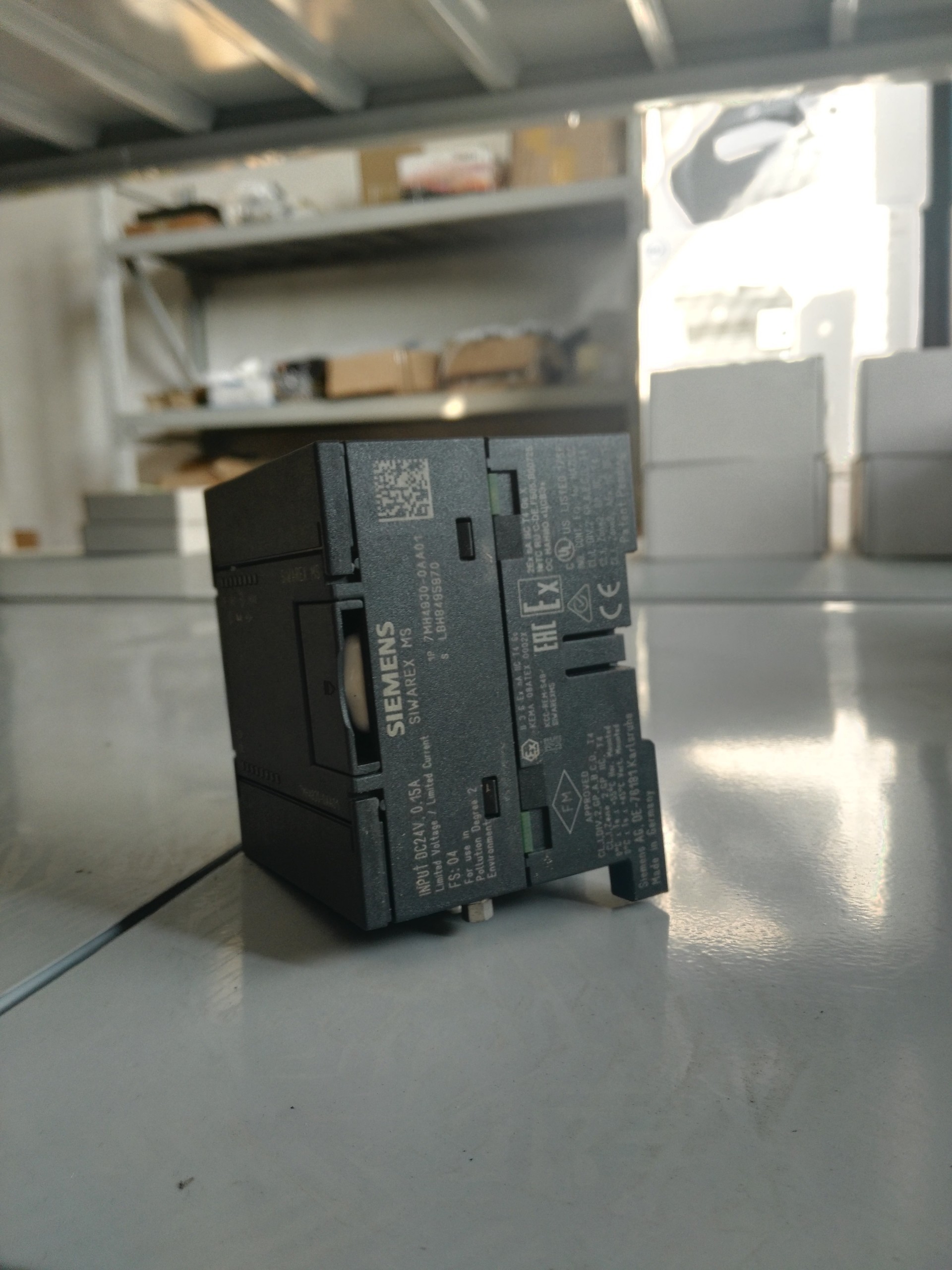

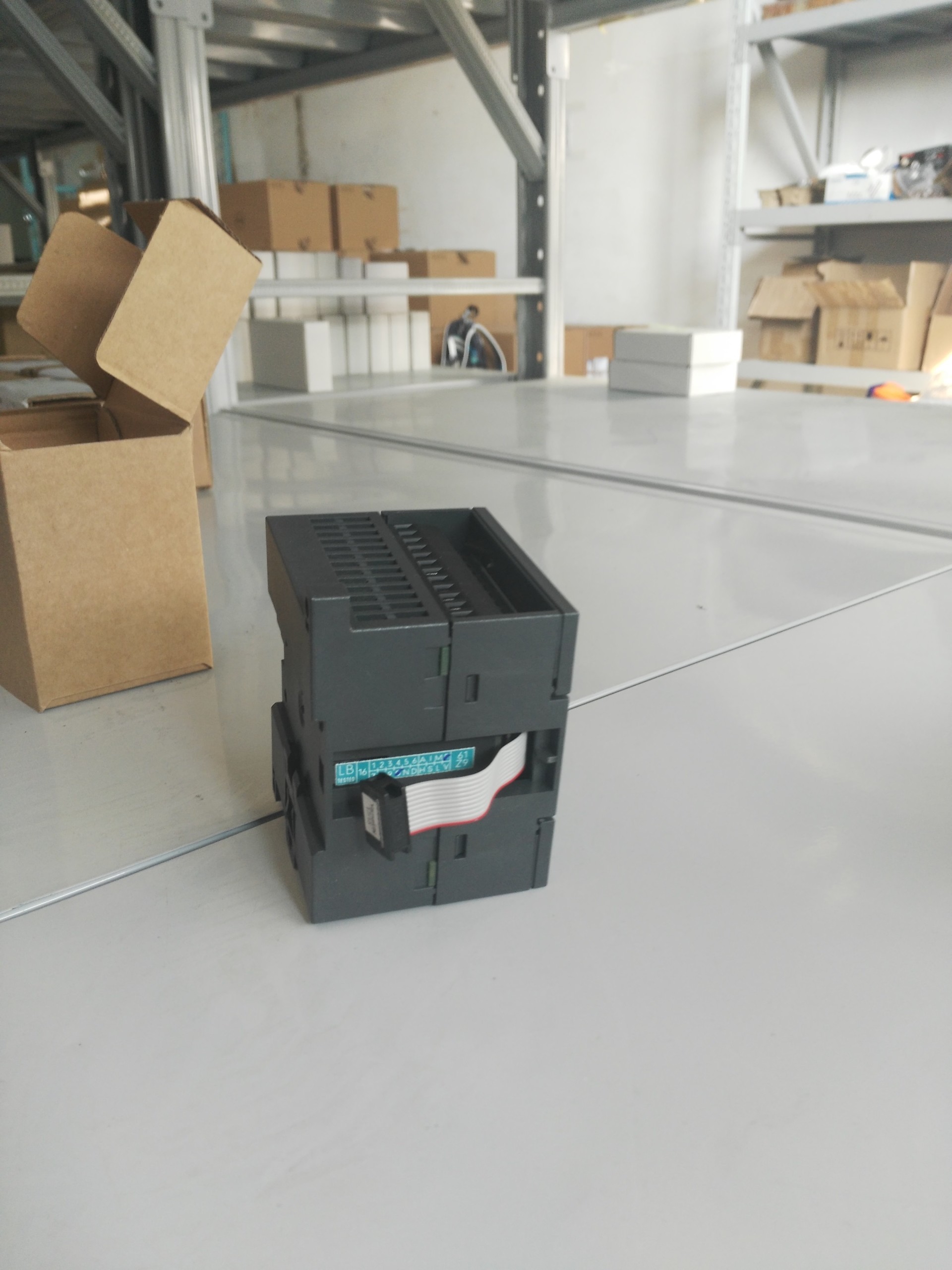

SIWAREX MS是SIMATIC S7-200系统中的紧凑型模块，可直接固定在符合EN 50022标准的35mm安装导轨上，也可直接安装在壁板上。通过螺旋式接線端子来连接電源、

称重传感器以及可选的遠程指示器。通过一个9针Sub-D插座来连接串行接口RS232。

功能

SIWAREX MS的基本任務是测量传感器電压，然后将测量值转换成重量值。要使用高达3个插值点来计算重量。必要时以数字方式对信号进行滤波。除了可测定重量之

外，SIWAREX MS 还可监测两个可任意编程的极限值(可选择Min/Max )，并借助状态位将超过极限值的信号迅速发送给SIMATIC-CPU。SIWAREX MS在出厂时已调校好。

即使在没有校准块的情况下也可对電子称进行理论校准，更换模块时也无需重新校准電子称。所有系统组件之间能进行连续的0标准通讯，可迅速、可靠地集

成在工艺设备中并具有诊断功能，成本极為低廉。SIWAREX MS拥有两个串行接口。TTY 接口用来连接数字式遠程指示器。重量值与状态信息可显示在遠程指示器上。

通过RS 232 接口连接一台PC机，即可对SIWAREX MS进行参数设定。此外，该接口也可用来与主机(例如PC)进行串行连接(SIWAREX协议)。

可借助STEP 7-Micro/WIN将SIWAREX MS集成到设备软件中。与串行通讯连接的称重仪表相比，SIWAREX MS可省去连接到SIMATIC所需的成本高昂的通讯组件。

协同SIWAREX MS与SIMATIC S7-200控制系统，SIWAREX MS 電子模块是可任意编程的称重系统，可根据需要对该系统进行调整，使其适合生产要求。在SIMATIC S7-

200系统中可包含一台或多台秤。

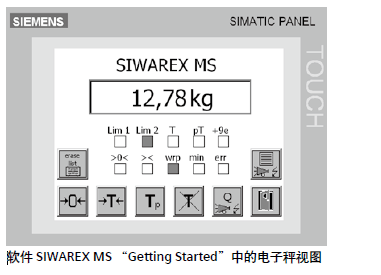

除了设计软件包之外，為便于将称重模块嵌入到STEP 7程序之中，还有一个预装的免费软件SIWAREX MS“Getting started”可供作為应用编程基础使用。配合使用

一个触摸式操作面板(例如TP 177micro)，就可极為方便地在SIMATIC系统中实现一套完整的SIWAREX MS称重功能。它也在小型自动化解决方案6 中使用。

即使不了解SIMATIC，使用電子秤设置软件SIWATOOL MS 的对话窗口也能轻松设置SIWAREX 称重模块。在输入窗口中可以设定、保存称重模块的所有设置参数，并可

将其打印出来作為设备文件记录。在在線运行方式下，可通过SIWATOOL MS 的多种诊断功能迅速找出故障。SIWAREX MS称重模块也可用于有爆炸性危险范围(區域

2)。通过可选防爆接口可以在區域1 使用，同时必须在安全范围安装SIWAREX MS。此时必须遵守允许使用的条件。
