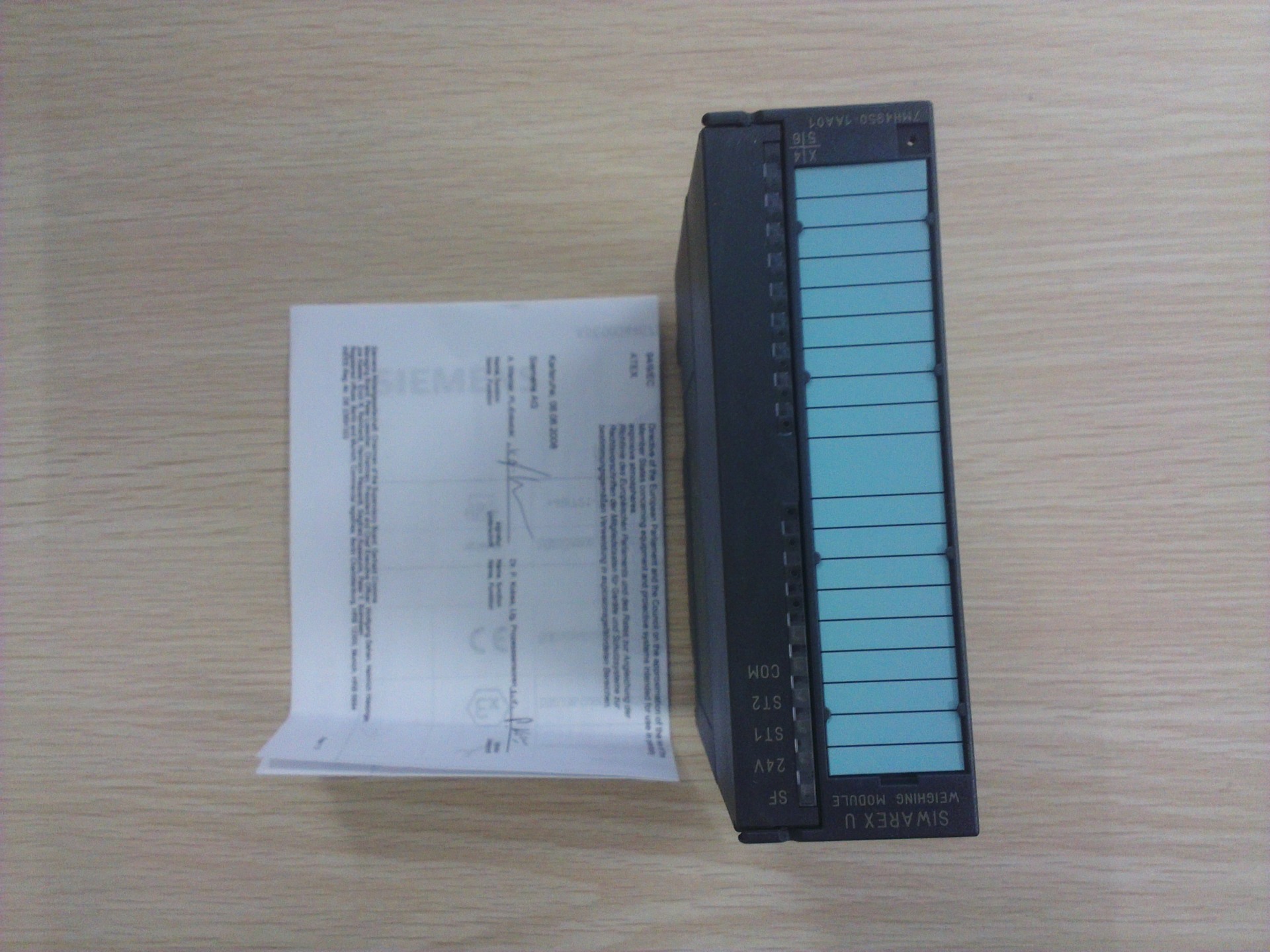

SIWAREX U 称重電子模块
SIWAREX U 是一种通用型多功能称重模块，适用于各种重量和
力测量，紧凑的模块易于安装到所有SIMATIC 自动化系统中。在
SIMATIC 中直接获取SIWAREX U 的数据信息。
优点
SIWAREX U 可提供下列主要优点：
• SIMATIC 统一的设计技术与通信
• 通过用ET 200M 连接至PROFIBUS DP，而用于分布式现场称重
仪表
• 支持PROFINET 协议
• 测量重量或力，内分辨可达65000，精度0.05 %
• 双通道模块可接两台秤，节省空间
• 将遠程显示器直接连接到TTY 接口
• 使用SIWATOOL U 程序可方便的对秤进行设置和校准
• 支持不用校正砝码而进行理论校正
• 支持在不必重新校正秤的情况下更换模块
• 可用于EX 防爆应用
应用
无论在哪里使用应变式传感器，如称重传感器、力传感器或力矩
测量轴，来执行测量任務，SIWAREX U 都是最佳解决方案。下面
是典型的SIWAREX U 应用：
• 贮料仓和燃料仓的装料高度监测
• 监测起重机和钢缆负荷
• 测量传送带的负荷
• 工业升降机和轧钢机中的过载保护
• 用于潜在爆炸區的秤( 可以通过使用一个Ex 接口来实现)
• 监测皮带张力
设计
SIWAREX U 是SIMATIC S7-300 的一个紧凑型功能模块(FM)，并
可以直接集成在SIMATIC S7-300 或也可以通过ET 200M( 通过接
口模板) 连接到SIMATIC S7-300 中。通过使用导轨与搭锁技术还
可以大大简化装配和布線。
通过20 针前连接器连接称重传感器、電源和串行接口。
SIWAREX U 集成在SIMATIC 中，意味着将称重技术完全集成到了
自动化系统中。
功能
SIWAREX U 有单通道和双通道两种。每一台秤需要一个测量通道。
SIWAREX U 的主要任務是测量传感器電压并将这个测量结果转换
為一个重量值。如果需要，可以对信号进行数字滤波。
除测定重量外，SIWAREX U 还可以监测每个通道的两个可自由编
程极限值( 最小值/ 最大值任选)。
SIWAREX U 出厂时已进行过校正。这意味着不用校正砝码也可对
秤进行理论校正，不必重新校正秤也可以更换模块。当使用“有
源总線模块”时，还可以在运行过程中进行更换。
所有系统组件之间是一致统一的通信方式，这能够在工业生产过
程中实现快速、可靠和低成本的整合和诊断。
SIWAREX U 具有两个串行接口。TTY 接口用来连接最多四个数字
遠程显示器。除称重通道1 和2 的两个重量值外，还可以通过
SIMATIC 设定另外两个值并显示在遠程显示器上。
用于校正秤的PC 可以通过RS 232 接口进行连接。另外，这个接
口还可以用于串行连接(SIWAREX 协议) 一个主机( 例如PC)。
SIWAREX U 不仅能用经典PLC 程序设计语言、STL( 语句表)，
LAD( 梯形图)、SFC( 系统功能图) 或SCL( 结构控制语言) 集成
在设备软件中；还可以用CFCs( 连续功能图) 进行图形配置，并
用PCS 7 中提供的面板显示配料。
与串行通讯的称重仪表相反，SIWAREX U 不需要用昂贵的附加模
块将其链接至SIMATIC。
集成在SIMATIC 中能获得可自由编程的、模块式称重系统，该称
重系统可以根据运行要求进行修改。
“SIWATOOL U”软件可以通过独立于自动化系统并类似Windows
窗口来设置SIWAREX 称重模块。通过设置，可以修改、保存和
打印称重模块的所有参数以编制设备文件。
SIWATOOL U 提供的不同诊断选项可确保以在線模式快速定位故
障。
SIWAREX U 称重模块可以用于潜在爆炸區(1 區、2 區、21 區和
22 區)。通过一个任选Ex 接口可以给称重传感器提供一个本征
安全電源。
