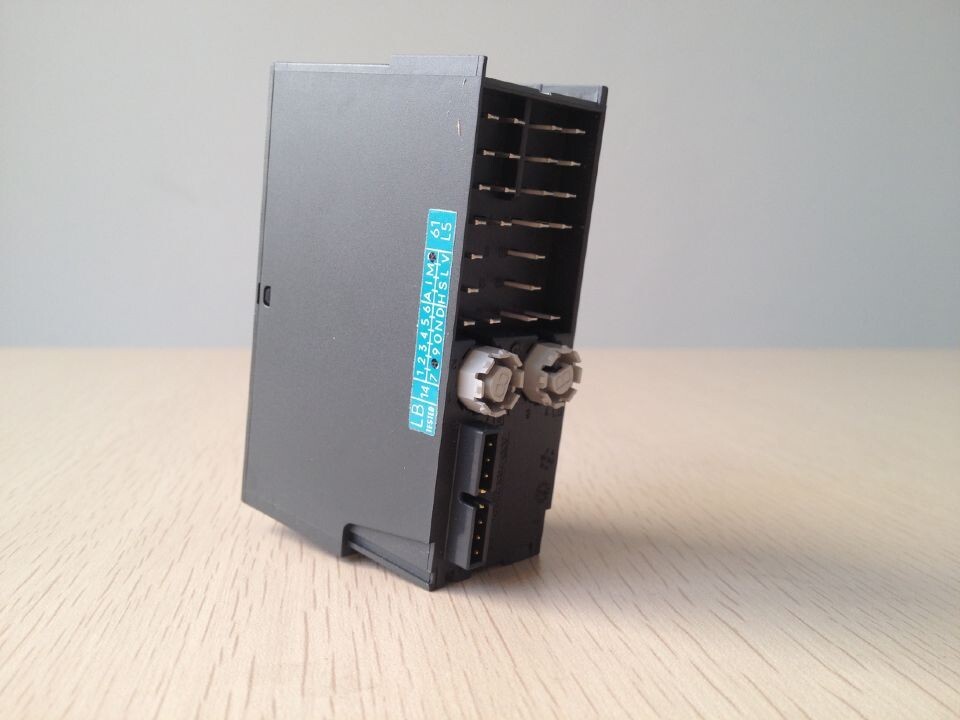

SIWAREX CS称重電子模块
SIWAREX CS是一种用于各种简单的称重和力的测量任務的多功能
称重模块。紧凑的模块易安装到所有SIMATIC自动化系统中。可
以在SIMATIC中直接存取数据。
优点
SIWAREX CS可提供下列主要优点：
• 统一的设计技术和SIMATIC中的一致通信
• 用SIMATIC统一进行配置
• 通过用ET 200S连接至PROFIBUS DP/PROFIINET，作為分布式现
场设备
• 测量重量或力，内分辨可达65000，精度0.05 %
• 将遠程显示器直接连接到TTY接口
• 使用SIWATOOL CS程序通过RS 232接口对秤进行设置和标定
• 支持不用校正砝码而进行理论校正
• 支持在不必重新校正配料的情况下更换模块
• 用于爆炸區2 中，1 區的本征安全称重传感器的供電使用Ex
接口
应用
无论在哪里使用应变式传感器，如称重传感器、力传感器或力矩
测量轴，来执行测量任務，SIWAREX CS都是最佳解决方案。下
面是典型的SIWAREX CS应用：
• 非自动衡器
• 贮料仓和燃料仓的装料高度测量
• 监测起重机和钢缆负荷
• 工业升降机和轧钢机中的负荷测量
• 潜在爆炸區中的称重(2區直接称重，1區使用Ex接口SIWAREX IS)
• 监测皮带张力
• 力的测量、容器秤、台秤和吊秤
设计
SIWAREX CS是SIMATIC ET-200S中的一个紧凑型功能模块(FM)，
并可以直接插入端子模块中。電源是通过一个電源模块和内部電
源导轨进行连接的。
通过终端模块的端子连接称重传感器和串行接口。使用端子模块
能够在不断开连接電缆的情况下更换模块。
功能
SIWAREX CS的主要任務是测量传感器電压并将这个测量结果转换
為一个重量值。多达3个插值点可用于重量计算。如果需要，可
以对信号进行数字滤波。
除测定重量外，SIWAREX CS还可监测两个可自由编程极限值(最
小值/ 最大值任选)，并在到达这些值时用一个过程报警信号迅速
通知SIMATIC。
SIWAREX CS出厂时已进行过校正。这意味着不用校正砝码也可
对秤进行理论校正，并且不必重新校正秤也可以更换模块。
所有系统组件之间是一致的通信方式，这能够在生产过程中进行
快速、可靠和低成本的集成。

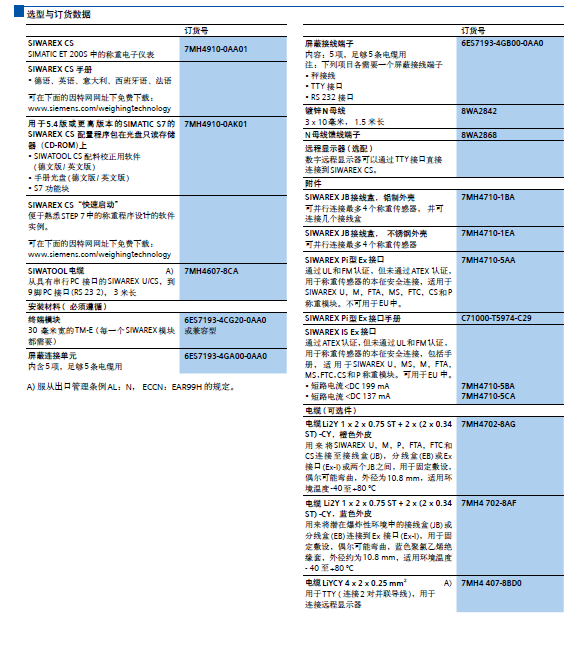

以下表格列出的部分功能。
SIMATIC 中的通信
支持通过外围设备
读出数据
支持通过记录通信
读出数据和设置
IM151-1基本支持不支持
IM151-1标准支持支持
IM151-1高性能支持支持
IM151-7 CPU 支持支持
SIMATIC 中的报警
组诊断过程报警
IM151-1基本支持不支持
IM151-1 标准支持支持
IM151-1 高性能支持支持
IM151-7 CPU 支持支持
SIWAREX CS具有两个串行接口。TTY接口用来连接数字遠程显示
器。遠程显示器显示重量值及状态信息。
用于参数化SIWAREX CS的PC可以通过RS 232接口进行连接。另
外，这个接口还可以用于串行连接(SIWAREX 协议) 一个主机(例
如PC) 。
使用经典PLC程序设计语言、STL( 语句列表)，LD(梯形图)、
SFC( 系统功能图)或SCL(结构控制语言)可以将SIWAREX CS集成
在设备软件中。
与串行通讯连接的称重仪表相反，SIWAREX CS不需要用昂贵的
附加模块将其链接至SIMATIC。
与SIWAREX CS一起使用可以在SIMATIC中配置可自由编程的、模
块式称重系统。

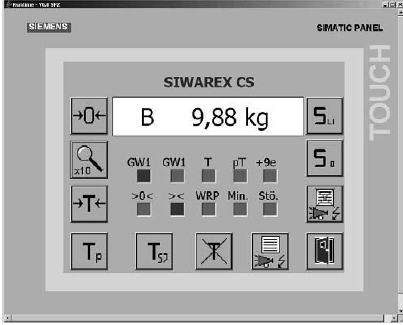

SIWAREX CS 软件“快速启动”中的秤面板
将简化模块装入STEP 7程序中，并以此用作应用程序编程的基
础，可以除配置程序包外免费使用SIWAREX CS 软件“快速启动”。
然后就可以在SIMATIC中用触摸屏作為操作员控制面板(TP/OP
170/177/270/370) 来简单地操作SIWAREX CS秤重模块。
利用SIWATOOL CS软件，在WINDOWS环境下能快速启动和运行
SIWAREX CS模块。通过软件操作界面上的按钮，允许用户设置、
修改和保存所有用户可定义的参数并可打印存档。
SIWATOOL CS提供的不同诊断选项可确保以在線模式快速定位故
障。
SIWAREX CS称重模块可以用于潜在爆炸區(2 區)。使用一个任选
Ex接口还可以在1區使用该称重模块，為此必须将SIWAREX CS
安装在一个安全區中。
