SIWAREX CF 测力变送器
SIWAREX CF 是一种用于连接应变式传感器来测量力和力矩的变
送器。这种紧凑型模块很容易安装到所有SIMATIC控制系统中。
可以通过SIMATIC对当前测量值进行完整的数据存取。
优点
SIWAREX CF 可提供下列主要优点：
• 集成到SIMATIC中，统一设计技术和一致的通信
• 与SIMATIC的配置一致
• 通过ET 200S 连接到PROFIBUS DP，可作為分布式现场设备
• 双向测量，分辨率為16.000分之一，精度為0.15%
应用
在任何使用应变式传感器，诸如称重传感器、力传感器或转矩测
量轴等来执行测量任務的场合，SIWAREX CF 都是最佳解决方案。
下面列出了一些典型的SIWAREX CF 应用：
• 监测起重机和钢丝绳负荷
• 测量传送带的负荷
• 轧钢机过载保护
• 监测皮带张力
• 试验装置中力的测量
• 力矩和压力测量
设计
SIWAREX CF 是SIMATIC S7的一种紧凑型功能模块(FM) 并可以直
接扣接到ET200S 底板总線上。通过使用导轨和搭锁技术而大大
简化了装配和布線。
通过标准连接块连接传感器和電源。
功能
SIWAREX CF 提供传感器所需的電压源。力会产生测量信号，然
后在SIWAREX CF 模块中对信号做进一步的处理。
测量信号经放大、粗滤波后转换為一个数字值。可连接数字滤波
器可以进一步降低测量信号上的噪声。
数字值可供SIMATIC内部使用并可以在控制程序中进行处理。例
如，可以通过SIMATIC CPU中的平均处理来进一步抑制噪声或转
换為各种物理单位。其结果可以根据要求显示在一个操作员控制
屏上。所有系统元件之间一致、统一的通信可以实现工业过程中
快速、可靠和低成本的集成和诊断。
SIWAREX CF 可以用经典PLC程序设计语言；STL ( 语句列表)，
LAD( 梯形图)FBD( 功能框图) 或SCL( 结构控制语言) 集成到设备
软件中。
集成到SIMATIC中可以获得可自由编程的模块式称量系统，并可
以根据运行要求来修改。為便于将模块集成到STEP 7程序中并
作為应用程序编程的基础，可以免费索取随时可用的SIWAREX
CF 软件“编程指南”。利用该软件，可以将测定值显示在屏幕
（TP/OP/MP) 上。

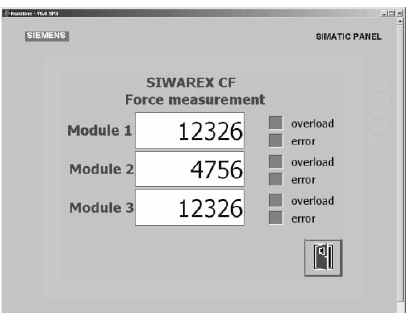

来自SIWAREX CF“快速启动”软件中的三个模块的测定值
与模拟或数字连接变送器相比，SIWAREX CF 并不需要用额外的
附加模块与SIMATIC 相通讯。
在SIMATIC中安装并配置好模块后，即可立即投入运行。不需要
用于参数化的附加工具。
当前数据通过I/O區域读入SIMATIC。
